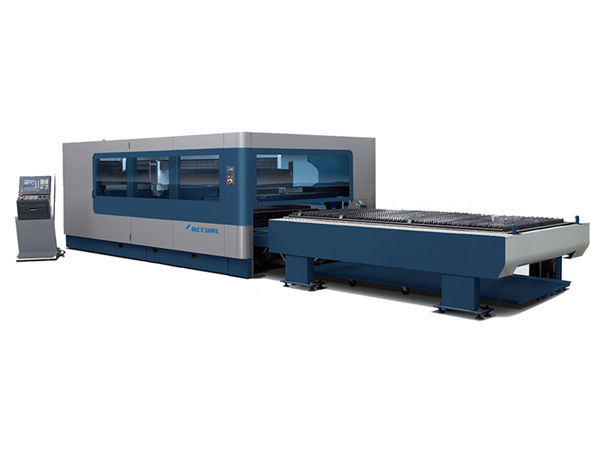

sorta automatikoko cnc zuntz laser ebaketa makina

sorta automatikoko cnc zuntz laser ebaketa makina

Produktuaren xehetasunak


Ziurtagiria: CE, ISO 9000
Ordainketa eta bidalketa baldintzak:
Gutxieneko eskaera kantitatea: 1 SET
Prezioa: Negoziagarria
Paketearen xehetasunak: zurezko paketea
Entregatzeko denbora: 15 - 30 lanegun
Ordainketa baldintzak: T / T, Western Union, MoneyGram
Hornikuntzarako gaitasuna: 1000 unitate hilero

Produktuaren deskribapen zehatza


Produktuaren izena:Plaka eta hodiak zuntz laser ebaketa makinaLaser mota:Zuntz laserrak
Laser potentzia:800w / 1000W / 2000W / 4000wBermea:12 hilabete
Salmenta osteko zerbitzua:Ingeniarien zerbitzua AtzerrianPisua:3000 Kgs
Kontrol-softwarea:CypcutCNC edo ez:BAI
Aplikatzeko materiala:Metalezko hodia eta plaka metalikoaEnergia hornidura:AC380V ± 5% 50 / 60Hz (3 fasea)

Produktuen deskribapena


N-light / IPG zuntz laser sofistikatuenak hartzen ditugu, Gantry CNC makina eta indar handiko soldadurako gorputza diseinatuz. CNC fresatzeko makina handiz tenperatura altuak eta zehaztasunez mekanizatu ondoren, zurruntasun eta egonkortasun ona du inportatutako zehaztasun eta abiadura altuarekin, gidari gidari linealarekin, abiadura handiko servo motorra.Aluminum habe, bero tratatzeko prozesu aurreratua, indar handia, pisu arina. , zurruntasun ona. Abiadura handiko eta doitasun handiko 20mm metaleko azpiko hodia mozteko erabiltzen da. Zuntz laserrak hainbat abantaila ditu, besteak beste, habe kalitatea, distira handia, bihurketa tasa altuak, mantentze-lanik gabe, kostu txikiko eta tamaina txikiko eragiketa egonkor eta fidagarria, etab. Aire bidezko ebaketa laser bidezko ebaketaren maila aurreratuena da. , bereziki egokia da altzairu herdoilgaitza, karbono altzairua, aleazioa, letoia, kobrea, titanioa eta bestelako material metalikoak zehaztasunez mozteko. Oso erabilia da metalezko produktuetan, bizikletan, metalezko altzarietan, fitness ekipamenduetan, kirol ekipamenduetan, baserriko makinetan, erakusle apalean, suteen kontrolean.

Makinaren Ezaugarria


1. Makina elektriko bikoitz eta servo motore bikoitzeko diseinua. Hodi ebakitzaileei aplikatu behar zaie.
2. Diseinu euskarria duen ijezketa gurpila pneumatikoa ebaketa garaian inflexio egonkortasuna bermatzeko.
3. Errendimendu handiko laser-iturria eta sistema eragile egonkorra ebaketa-efektu onena lortzen dutenak.
4. Makinak hozte sistema, koipeztapen sistema eta hautsa kentzeko sistema ezin hobea ditu, modu egonkorrean, modu eraginkorrean eta iraunkorrean funtziona dezakeela ziurtatzeko.
5. Makina ebaketa kalitate bikaina eta egonkorra duten hainbat metal mozteko erabil daiteke.
6. CAD / CAM programazio automatikoko software espezializatua eta habia egiteko software automatikoa erabiliz, lehengaiak ahalik eta gehien aurreztea lortzen da.
7. CNC sistema Ethernet interfaze bidez sartzeak komunikazioa eta urruneko jarraipena egitea ahalbidetzen du laser bidezko mozketa prozesuan.

Parametro Teknikoak


Zuntz laserraren potentzia: 800W, 1000W, 1500W, 2000W, 3000W 4000W (aukeran)
Lan tamaina: 3000 * 1500mm
X eta Y kokapen zehaztasuna: + -0,05mm
Transmisio modua: inportatu Alemania Atlanta zehaztasun handiko engranaje eta rack gidatzeko bikoitzeko rack zuntz laser ebaketa makina

Laser potentzia800W 1000W 2000W 3000W
Laser-iturriaIPG / N-LIGHT Maxphotonics zuntz laser oihartzuna
Tutua / hodiaren tratamendua (Φ x L)Φ = 20-300mm, L = 6m, 8m, 12m (Φ = 20-300mm aukerarako; L> 6m aukerarako)
Tutua / hodia kategoriaBiribila, karratua, laukizuzena, obala, gerrikoa eta abar, etab
Biratu abiadura120 txanda / minutu
CNC kontrolaCypcut / Alemania PA HI8000
Laser buruaSuitzako Raytools
Energia horniduraAC380V ± 5% 50 / 60Hz (3 fasea)
Potentzia elektriko osoa22KW
Posizioaren zehaztasuna± 0.03mm / m
Errepikatu posizioaren zehaztasuna± 0.02mm
Posizioaren gehieneko abiadura70m / min
azelerazioa1G
Marrazteko programazio moduaSolidworks, Pro / e, UG eta abarrek zuzenean inportatzen dituzte
Makinaren pisua6.5-7.5T

Zuntzezko laser ebaketa-makinaren abantaila


1. Bidea kalitate bikaina: Laser puntu txikiagoa eta lan eraginkortasun handia, kalitate handia.
2. Ebaketa-abiadura handia: ebaketa-abiadura CO2-ko laser bidezko mozteko makina bera baino 2-3 aldiz handiagoa da.
3. Korrika egonkorra: munduko inportazioko zuntzezko laserrik onenekin, errendimendu egonkorra, funtsezko piezak 100.000 ordura iritsi daitezke;
4. Bihurketa fotoelektrikoaren eraginkortasun handia: konparatu CO2 laser mozteko makinekin, zuntz laser ebaketa makinak hiru aldiz bihurketa efizientzia fotoelektrikoa dute.
5. Kostu baxua: energia aurreztu eta ingurumena babestu. Argazki bihurketa tasa% 25-30 artekoa da. Energia elektrikoaren kontsumo baxua, CO2 laser tradizionala mozteko makinaren% 20-% 30 inguru baino ez da.
6. Mantenu txikia: zuntz linearen transmisioak ez du lenterik islatu behar, mantentzea kostua aurreztea;
7. Eragiketa errazak: zuntz lineen transmisioa, bide optikoaren doikuntza ez.

Makinaren xehetasunak


Kanalizazio automatikoen kargatzailearen ezaugarriak
1. Automatikoen sorta kargatzailea, lan eta karga denbora aurrezten duen aukerarako, ekoizpen masiboa lortzeko
2. Hodi kanalizatua, hodi angeluzuzena eta beste hodiak karga erabat automatizatuak izan daitezke, gizakiaren esku-hartzerik gabe.
3. Beste forma pipa artifizialki elikatzea erdi automatikoa izan daiteke.
4.Max kargatzeko sorta 800 * 800mm
5.Max 2500kg-ko pisua kargatzeko
Ezabatzeko, zintaren euskarria
7. Hodi sortak automatikoki altxatzen dira
8. Banaketa automatikoa eta lerrokatze automatikoa
9. Erbotiko beso beteak eta elikadura zehaztasunez

Bilketa automatikoko gailua:
1. Altxatzeko laguntza automatikoa, jaso hodi eta txatarra saskira
2. Ikusizko eskalaren euskarriak euskarriaren diametroa azkar doitu dezake tutuaren diametroaren arabera
3. Ikusmen eskala erregulagarria den euskarria altxatzeko gailuak elikatzeko denbora aurrezten du, kontzentritasuna bermatzen du eta hodiak kulunkatzea saihesten du

Igogailurako laguntza sistema erregulagarria:
Diametro desberdinetako hodiak moztea, laguntza sistema erregulagarria kontzentrazio hodi eta atzapar azkar eta zehatz aurkitzeko, elikadura azkarra lortzeko, zainketa elikatzeko xedeak, konfigurazio denbora mozteko denbora aurrezteko. Chuck euskarria lagun dezakezu, swing hodia murriztuz.

Integratzeko ohea:
1. Ohe soldatutako plaka oso gisa, 8 metroko luzera osoa.
2.Informazio oheak hobeto ziurtatu dezake ekipamenduen kontzentrazioa, bertikalak, instalazio azkarrak eta eraginkorrak.
3.Egitura osoa zehaztasun trinkoa da.

3D erabiltzailearen interfazea:
1. interfaze intuitiboa, Solidworks, Pro / e, UG softwarearekin bateragarritasun hobea, funtzionatzeko erosoa eta erraza.
2. irteera erradikalak CNC sistema eragilearen software kodearen programa programatzeko estilo konplexuak.
3. Operadorearen eskakizunak murriztea.

Lineako diagnostiko funtzioa:
CypTube-k servo feedback funtzioa jaso du burua mozteko, laserra eta gainerako osagaiak. Linean eskuragarri dago porrota puntuko gailua diagnostikatzea.

Produktuaren aplikazioa:
Aplikazioa: hodia moztu daiteke, squre hodia eta forma bereziko hodiak mozteko.
Hodiaren diametroa: 20-200mm
Ebaketa-luzera: 6m / 4m etab
Ebaketa lodiera 500W zuntz iturriarekin: 3mm altzairu herdoilgaitzezkoa, 6mm karbono altzairu, 2mm kobre, 2mm aluminio eta abar, 2,5mm plaka galbanizatu etab.
