metal prozesatzeko laser bidezko ebaketa makina osoa estalitako 1000w motakoa

Produktuaren xehetasunak

Makina osoa makina erreminta, higidura piezak, ekipo elektrikoak kontrolatzeko piezak eta laguntzako beste piezak osatzen dute. Kontrol sistemaren bidez hiru ardatz mugimenduko piezak funtziona ditzake, beraz, zuntz laserrak mozteko buru eraman dezake mugitzeko egonkorra, zehatza eta abiadura handia lortzeko; X eta Y ardatzak kalitate handiko eta doitasun handiko HIWIN lineako gida linealarekin inportatutakoak dira. Lan mahaia tutu karratuak makina orokorrean soldatzeko, estresa erliebatzeko tratamendua tratatzeko, mahaiaren karga gehienez 500 KG lor daiteke. Bolazko errodamendu unibertsala du. Kanpoko estutze periferikoko makina da. Kanpoko hauts froga gailua erabili, sentsore fotoelektrikoa eta kokapen zehatza duten beste piezak transmisioaren zehaztasuna bermatzeko.

Produktuaren ezaugarriak

1. Behe gurutzatua mugitutako zehaztasun handiko errailekin eta gida linealarekin, transmisio egonkorra, zehaztasun handiz lan egiten duena.
2. Makina-erremintek, gurutze-taulak eta mahaiak soldadura egitura integrala hartzen dute, makina erreminta, barra gurpila eta mahaia soldadura egitura integrala hartzen dute, makina handi estandarraren arabera, zehaztapena akabatu ondoren estutzea estresatzeko eta gero bibrazio zahartze tratamendurako, erabat ezaba daiteke. soldadura estresa eta prozesatzeko estresa, erresistentzia handia eta zehaztasun handia mantendu eta erabilera normala duten 20 urteak ez dituzte deformaziorik mantentzen.
3. X, Y eta Z ardatzek inportatutako Japoniako servo motorra erabiltzen dute, doitasun handia, abiadura handia, momentu handia eta inertzia handia, errendimendua egonkorra eta iraunkorra da, bermatu makina osoaren abiadura handia.
4. Windows sistema eragilea oinarritzat hartuta, erabili Bochu cypcut zenbakizko kontrol sistema profesionala zuntz laser mozteko makina, laser bidezko ebaketa kontrol funtzio bereziko modulu integratua, gizon-makina interfaze ona eta funtzionatzeko erraza.
5. Gasik gabe ekoiztutako laserrak, xafla mozteko airea erabil lezake.

zehaztapenak

Zuntz laserraren potentzia: 500W, 800W, 1000W (aukerakoa)
X, Y eta Z ardatz trazatua: 3025mm, 1525mm, 100mm
Pisua: 5500KG
Itxuraren tamaina: 4800 * 2600 * 1750mm
Lan tamaina: 3000 * 1500mm
X eta Y kokapen zehaztasuna: + -0,05mm
Abiadura maximoa: 100m / min
Azelerazio maximoa: 1G
Lan-mahaiaren karga maximoa: 500KG
Transmisio modua: zehaztasun handiko garrantzia gidatze bikoitzeko rackarekin
Makina osoko energia kontsumoa: <15KW (<12KW-1 KW)
Tentsio eta maiztasun nominala: 380V / 50Hz / 60Hz / 60A

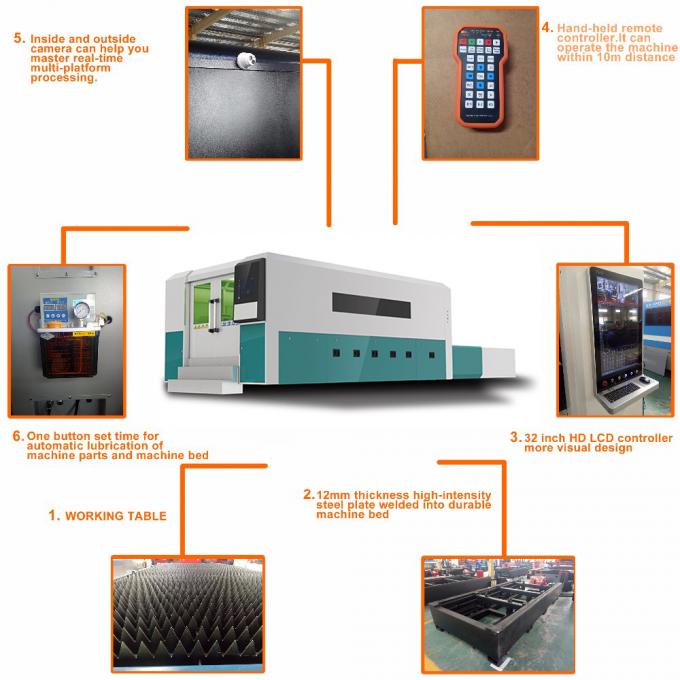

Osagarriak
