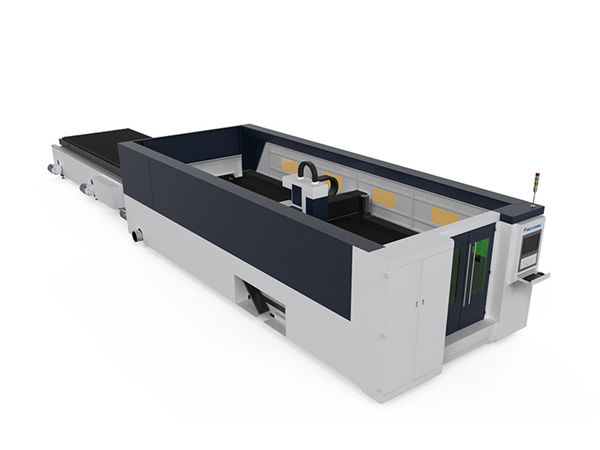

izena tag laser plaka ebaketa makina 3mm aluminiozko laser ebaketa makina

izena tag laser plaka ebaketa makina 3mm aluminiozko laser ebaketa makina

Produktuaren xehetasunak


Ziurtagiria: CE
Ordainketa eta bidalketa baldintzak:
Gutxieneko eskaera kantitatea: 1Set
Prezioa: Negoziagarria
Paketearen xehetasunak: 1 * 40GP edukiontzi
Entregatzeko ordua: 30 egun
Ordainketa baldintzak: L / C, D / A, T / T, D / P, Western Union

Produktuaren deskribapen zehatza


Aplikazio::Metalezko material guztiaEbaketa lodiera:SS Upto 12mm, MS Upto 22cm
Laser Mota ::ZuntzPultsu maiztasuna:1-2000HZ
Kokapen Sistema:Argi GorriaKontrol-softwarea ::Cypcut
Formatu grafikoa onartzen da ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTJatorri Lekua ::Txina
Ereduaren zenbakia:TY-DD3015Saldu osteko zerbitzua:Ingeniariak Atzerrian Makineria Zerbitzurako erabilgarri daude
Zehaztasunak errepikatzen ::+ -0.03mmEragiketa tenperatura ::0 ºC-45 ºC
Lan hezetasuna ::5%-95%Laser Iturria:Txinatarra edo inportatua
Tentsioa::AC380V ± 10% 50HZ (60HZ)Ebaketa-eremua:3000x1500mm

Zuntz laser bidezko ebaketa makinaren abantaila


1. Bidezidearen kalitate bikaina: laser puntu txikiagoa eta lan eraginkortasun handia.
2. Ebaketa-abiadura handia: ebaketa-abiadura potentzia berdineko CO2 laser mozteko makina baino 2-3 aldiz handiagoa da.
3. Korrika egonkorra: munduko inportazio zuntz handiko laserrak onar itzazu, errendimendu egonkorra, funtsezko piezak 100.000 ordura iritsi daitezke;
4. Eraginkortasun handiko bihurketa fotoelektrikoa: CO2 laser mozteko makinarekin alderatu; zuntz laserrak mozteko makinak hiru aldiz bihurketa eraginkortasun fotoelektrikoa dute.
5. Kostu baxua: Energia aurreztu eta ingurumena babestu. Argazki bihurketa tasa% 25-30 artekoa da. Energia elektrikoaren kontsumo baxua, CO2 laser tradizionala mozteko makinaren% 20-% 30 inguru baino ez da.
6. Mantentze baxua: zuntz linearen transmisioak ez du lenterik islatu behar, mantentzea kostua aurreztea;
7 eragiketa errazak: zuntz linearen transmisioa, bide optikoaren doikuntza ez.

Zuntzezko laser ebaketaren makinaren ezaugarri nagusiak


Makinaren gorputza:
1. Taiyi-ren Makina-gorputza 8mm altzairuzko egiturarekin, 600 ℃ tratamendu termikoarekin, soldadura zehatzarekin, 20 urteko erabilera deformatu gabe ziurtatzeko.
2. Magnesio aleazio galdaketa, deformazio gabe egonkortasun handia. Mugimendu bizkorra.
3. Eraginkortasun handiko zonak erretzeko sistema makinaren gorputzaren bi aldeetan, hautsa segmentatu gogorra eta erretzea biltzeko, langileak kalteak murriztuko ditu.
4. Inportatutako zehaztasun brida erreduktorea eta motorra, abiadura bizkorra.
5. Makina-ohean 70 pala eta 6 diapositiba barra daude, makina ohartarazteko xafla estuekin, zilindroekin lan egiten duten barra barra, orriak erraz igo eta deskargatzeko.
6. Kargatzeko kaxa malgua aurrealdeko eta bi aldeetako makinen egoera egokia da.

zehaztapena


Laser iturri ertainaZuntz
Ebaketa-barrutia (L * W)3000 mm × 15000 mm
Z ardatzaren trazua250 mm
Max. kokapen abiadura120 m / min
X, Y ardatza Max. abiadura azkartu1.0G
Hozteko formaUra hoztea
Laser-uhin-luzera1070nm


Laser iturriaren irteera potentzia



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Hautazkoa)

Min. ebaketaren hutsunea≤ 0,1 mm
X, Y eta Z ardatzen kokapen-zehaztasuna± 0,03 mm
X, Y eta Z ardatzen errepikapen posizionamendua± 0,01 mm
Ebakitzeko materialaren lodiera (materialaren arabera)0,2 - 25 mm
Gidariaren ereduaInportatutako servo motorra
Potentzia-eskakizuna380V, 50/60 Hz
Lan-tenperatura0-45 ℃
Lanaldi jarraitua24 ordu
Makinaren pisua12000 Kg inguru
Babes-maila osoaIP54

Ebaketa lodiera erreferentzia taula


Laser potentziaEbaketa lodiera maximoa
Karbono altzairua (mm)Altzairu herdoilgaitza (mm)Aluminioa (mm)Brass

(Mm)

700w8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Gorako parametroak erreferentziarako bakarrik

Irudi zehatzak


izena:Makinaren gorputza eta osagarriak.600 ℃ tratamendu termikoa, 24 ordu hoztean labean, CO2 babes-soldadura zehatza, 20 urteko erabilera deformatu gabe ziurtatzeko.
b X / Y / Z ardatz sinkronikoak: Z ardatzak 150 mm-koa izan daiteke, xafla metalikoen barietate ugari mozteko egokia.
c.High kalitatea bere iraunkortasuna eta mantentze errazagoa bermatzen du.
izena:AC servo motorra eta gidaria Inportatutako servo motorra (Y ardatza bi servo motorrek bultzatuta) planeta erreduktore sofistikatuarekin batera disko finkoa, zehatza eta fidagarria bermatzen dute.
izena:Zehaztasun Lineal Gidak: ebaketa aurreratuen sistema, laserraren potentzia eta servo mugimendua elkarren artean moldatzen dira, inportatutako zehaztasun handiko engranaje eta rack sistema, lan bikoitza trukatzeko, prozesatzeko abiadura eta zehaztasun handiagoa ziurtatzeko ..
izena:Ebaketa-burua Kontrako ebaketa-buruak altuera automatikoaren jarraipena eta talkaren aurkako funtzioa du. Honek ebaketa-abiadura, leuntasuna eta ebaketa-zehaztasuna hobetzen ditu irteera-potentzia beraren arabera. Hitz batez, ebaketa-eraginkortasuna handitu daiteke.
izena:Laser -aren abiadura bizkorra, doitasun handiko ebaketa-lerroa eta punta-punta leuna

Ebakitzeko Laginak
