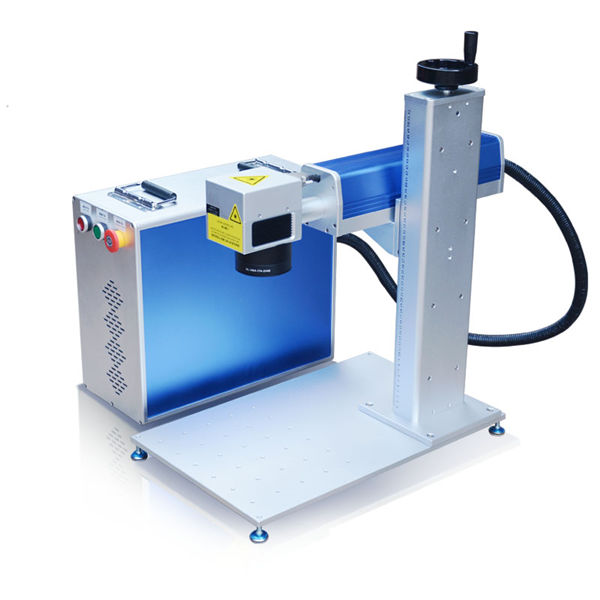

zuntzezko laserra grabatzeko makina 10 metroko makinaren gorputzaren diseinua

Produktuaren xehetasunak

Ziurtagiria: CE
Ordainketa eta bidalketa baldintzak:
Gutxieneko eskaera kantitatea: 1Set
Prezioa: Negoziagarria
Paketearen xehetasunak: 1 * 40GP edukiontzi
Entregatzeko ordua: 30 egun
Ordainketa baldintzak: L / C, D / A, T / T, D / P, Western Union

Produktuaren deskribapen zehatza

Aplikazio:	Metalezko material guztia	Ebaketa lodiera:	Gehienez 1mm SS
Laser mota:	Inportatutako jatorrizko zuntz laserrak	Ebaketa-lodiera maximoa:	20mm / CS; 10mm / SS
Linearen zabalera:	0.1mm	Kontrol-softwarea:	Cypcut
Formatu grafikoa onartzen da:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Marka Izena:
Zehaztasunak errepikatzen:	+/- 0.03mm	Eragiketa tenperatura:	0 ºC-45 ºC
Hozteko modua:	Uraren hoztea	Laser Iturria:	IPG / Nlight / Raycus / Max
Tentsioa:	AC380V ± 10% 50HZ (60HZ)	Ebaketa-eremua:	3000x1500mm

Aplikazio

0,2-14 mm-ko lodiera duen altzairu herdoilgaitze estandarretarako aplikatua

Produktuen

Ebaki borobil biribila 100-800mm

Proiektuaren konfigurazioa

kodea	Item
1	Txatarra botatzeko sistema
2	Beso mekanikoa
3	Laser ebaketa makina
4	Kontrol elektrikoko armairu zentrala
5	Hozteko sistema
6	Elikatzeko makina

Laser Makina Espez

Laser iturri ertaina	Zuntz
Ebaketa-barrutia (L * W)	10000 mm × 15000 mm
Z ardatzaren trazua	250 mm
Max. kokapen abiadura	120 m / min
X, Y ardatza Max. abiadura azkartu	1.0G
Hozteko forma	Ura hoztea
Laser-uhin-luzera	1070nm
Laser iturriaren irteera potentzia	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Hautazkoa)
Min. ebaketaren hutsunea	≤ 0,1 mm
X, Y eta Z ardatzen kokapen-zehaztasuna	± 0,03 mm
X, Y eta Z ardatzen errepikapen posizionamendua	± 0,01 mm
Ebakitzeko materialaren lodiera (materialaren arabera)	0,2 - 25 mm
Gidariaren eredua	Inportatutako servo motorra
Potentzia-eskakizuna	380V, 50/60 Hz
Lan-tenperatura	0-45 ℃
Lanaldi jarraitua	24 ordu
Makinaren pisua	12000 Kg inguru
Babes-maila osoa	IP54

Laser mozteko makinaren parametroa

Ohe tornua soldadura egituraz osatuta dago, estresaren erliebearen ondoren berotu ondoren, mekanizazio zakarra eta bigarren mailako bibrazioen zahartze metalikoen tratamendua hobetzeko, soldadurak eragindako estresa hobeto konpontzen dute. Horrela, makina erremintaren egonkortasuna hobetzen da. X, Y, Z ardatzak Japoniako servo motorra hartzen du, doitasun handiko artezteko erreduktorea eta zurruntasun rack ditu, doitasun handiko gida lineala, hala nola transmisio mekanismo eraginkorra, transmisioaren zehaztasuna modu eraginkorrean bermatzen du. Makina lubrifikatzaile automatikoarekin hornituta dago. Ebaketa-eremua hautsak agortzen du. gailua, ebaketa-eremuaren behealdean dagoen autoa, ebaketa-mugimendu mekanikoa, arkuaren betetze-operazio eskasa mantentzen da, ez da jatorrira itzuli behar behin mozteko bidaia egin ondoren. Horrela, denbora asko aurreztuz, ebaketa-abiadura asko hobetu zen. Kalkulatuz, ebaketaren% 15 baino gehiagoren eraginkortasuna hobetu daiteke hobekuntza honekin.

Ohe moztearen mugimenduaren kontrola servo motorrak bultzatutako katearen arabera, ohearen azalera kobrez eta aluminiozko zilindroaz osatuta dago, kobrezko txanoak marradun plaka modu eraginkorrean murriztu dezake eta ordezko kostua murriztu.

Gailuaren parametroak bildu, deskargatu, zuzendu, elikatu

Kodea	Performance	Parametroa	Oharra
1	bobinaren gehienezko pisua	10T (Max)
2	Bobinaren zabalera	200mm ~ 1300mm
3	Bobinaren lodiera	0.3mm ~ 1.5mm
4	materialaren barruko diametroa	Ø460-530mm
5	materialaren kanpoko diametroa	Ø1300mm (Max)
6	ekoizpen linearen abiadura	20m / min
7	kargatzeko modua	autoa kargatzen
8	Tentsio metodoa	distentsio hidraulikoa
9	balaztatze metodoa	Disko balazta pneumatikoa
10	Elikaduraren kontrola	indukzio elektrikoa
11	harrotzen	maiztasun kontrola
12	Carrier; Kofrea duen materiala	automatiko
13	sakatzeko gailua	automatikoa
14	Arrabol laua	gora 11 behera 12
15	biribila	1set
16	elikadura	arrabola
17	Elikadura gidaria	servo motorra

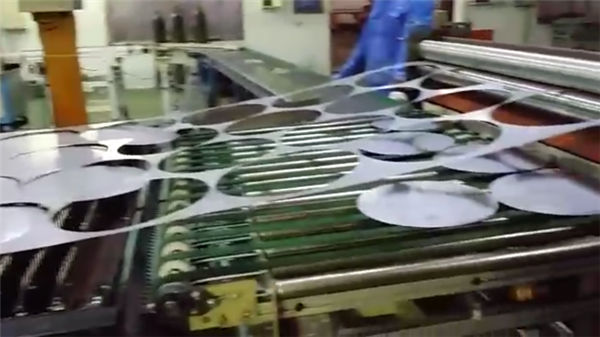

Ebakitzeko laginak: (erantsitako argazkiak erreferentzia dira, jar zaitez gurekin harremanetan xehetasun bideoa)

Ebakitzeko Laginak

Salmenta aurretik zerbitzua

1. Lagina doako ebaketa,
Lagina doako ebaketa / probetarako, bidali mesedez zure CAD fitxategia. Hemen egingo dugu ebaketa eta bideoa egingo dugu ebaketa erakusteko, edo lagina bidali ebaketaren kalitatea egiaztatzeko.
2. Pertsonalizatutako makinaren diseinua
Bezeroaren aplikazioaren arabera, gure makina horren arabera berrikusi dezakegu bezeroaren erosotasuna eta ekoizpen eraginkortasun handiagatik.

Salmenta ostean zerbitzua

A. Makinak prestakuntza bideoa eta erabiltzailearen eskuliburua emango ditu ingelesez instalatzeko, funtzionatzeko, mantentzeko eta arazoak konpontzeko, eta gida teknikoa emango du posta elektronikoz, faxez, telefonoz, skype ...
B. Teknikoa eskaintzen dugu bezeroaren gunean instalatzeko eta prestatzeko. Bezeroak bisatua, txartela eta tokiko bizi-kostua estaliko ditu.
C. Bezeroa gure lantegira etor daiteke prestakuntza ematera. Instalazio, funtzionamendu, makinen arazoak konpontzeko eta mantentze lanetarako prestakuntza eskainiko dugu.
Gure tailerrean entrenatzen dugun bitartean, doako prestakuntza eta bizi kostua eskaintzen ditugu 7 egunez, 2 pertsona mugatu.

Bermea

a) .1 Makina osoa bilatzea (eskuz egindako kalteak negoziatu egiten dira.).
b) .Laser-iturria 2 urteko bermea
c). Etengabe mantentzea eta ordezko piezen hornidura
d) .Fakzioko langileentzako prestakuntza librea. (ingeniaria atzerrira joan daiteke negoziatu egiten da.)

ohiko galderak

1.G.: Nola lor dezaket makina onena niretzat?
Zure lanerako materiala, argazki xehea edo vedio xehetasunez adieraz diezaguzu, gure makinak zure beharra asetzeko gai den ala ez epaitzeko. Ondoren, eredu onena eman dezakegu gure esperientziaren araberakoa da.

2.G .: Hau da makina hau erabiltzen dudan lehen aldia, funtziona al duzu erraza?
Eskuliburua eta vedio gidaliburua bidaliko dizkiogu ingelesez, makina nola funtzionatzen duen irakats diezazuke. Oraindik nola erabili ikasten ez baduzu, "Teamviewer" lineako laguntza software bidez lagun diezaiokegu. Telefonoz, posta elektronikoz edo harremanetarako beste modu batzuekin hitz egin dezakegu.

3.G .: Makinak nire lekuan arazorik badu, nola egin nezake?
Doako piezak bidali ahal izango dizkizugu berme aldian, makinek arazorik badute "erabilera normalaren arabera".

4.G .: Makinak antolatzeko bidalketa antolatzen al duzu?
Bai, estimatutako bezero maitea, FOB edo CIF prezioarengatik, bidalketa antolatuko dugu zuretzat. EXW prezioaren truke, bezeroek bidalketa beraiek edo beren eragileek antolatu behar dute.
