Produktuaren xehetasunak
Ziurtagiria: CE
Ordainketa eta bidalketa baldintzak:
Gutxieneko eskaera kantitatea: 1Set
Prezioa: Negoziagarria
Paketearen xehetasunak: 1 * 20GP edukiontzi
Entregatzeko ordua: 30 egun
Ordainketa baldintzak: L / C, D / A, T / T, D / P, Western Union
Produktuaren deskribapen zehatza
Aplikazio:: | Metalezko material guztia | Ebaketa lodiera: | SS Upto 12mm, MS Upto 22cm |
---|---|---|---|

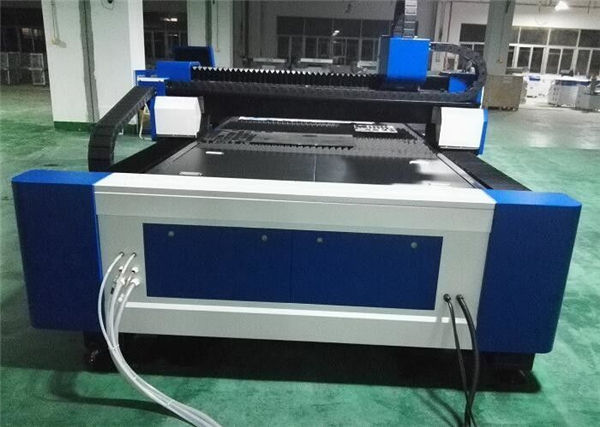

Laser Mota :: | Inportatutako jatorrizko zuntz laserrak | Produktuaren izena: | Altzairuzko zuntz laser ebaketa makina 60m / min |
Linearen zabalera: | 0.1mm | Kontrol-softwarea :: | Cypcut |
Formatu grafikoa onartzen da :: | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT | Marka Izena:: | TAIYI LASER |
Zehaztasunak errepikatzen :: | +/- 0.03mm | Eragiketa tenperatura :: | 0 ºC-45 ºC |
Hozteko modua: | Uraren hoztea | Laser Iturria: | IPG / Nlight / Raycus / Max |
Tentsioa:: | AC380V ± 10% 50HZ (60HZ) | Ebaketa-eremua: | 3000x1500mm, 4000 * 2000mm pertsonalizatua |
Zuntz laserrako makina abantaila
1) habe kalitate bikaina: fokuen diametro txikiagoa eta lan eraginkortasun handia, kalitate handia.
2) Ebaketa abiadura handia: ebaketa abiadura 60m / min baino gehiago da
3) Egonkorra egonkorra: munduko inportazioko zuntzezko goiko laserra onartzea, errendimendu egonkorra, funtsezko piezak ahalbidetzea
100.000 ordu iritsi;
4) Eraginkortasun handiko fotoelektrikoa bihurtzeko: alderatu CO2 laser mozteko makinarekin,
zuntzezko laser ebaketa makinak hiru aldiz fotoelektriko bihurtzeko eraginkortasuna du
5) Kostu baxua eta Mantenu txikia: energia aurreztu eta ingurumena babestu. Argazki bihurketa tasa
% 25-30 artekoa da. Energia elektrikoaren kontsumo txikia, CO2 laser tradizionalaren% 20-% 30 inguru baino ez da
ebaketa makina Zuntz linearen transmisioak ez du lenteak islatu behar, mantentze kostua aurreztuz;
6) Funtzionamendu erraza: zuntz linearen transmisioa, bide optikoaren doikuntza ez;
7) Efektu optiko malguak: Diseinu trinkoa, fabrikazio eskakizun malguak.
Feature & Property
1.Makinak errendimendu ona du ebaketa-abiadura, eraginkortasun, segurtasun eta egonkortasun handiarekin.
2.Laserraren spotak kalitate ona du. Eta makina apur bat desitxuratzen da. Gainera, materialak itxura leuna eta polita izan dezake.
3. Tenperatura tratamenduaren ondoren, zurruntasun handiko markoa bibrazio xurgatu handiko errendimendua da. Gantry egitura duen markoa urrats bakarreko prozesatua da CNC gantry mekanizazio zentro handian. Egitura optimizatuta, makinak egonkortasun eta doitasun handia du 0,01 mm / m-ko kontrola daitezke.
4. Inportatutako servo motorra, planeta erreduzitzailea eta norabide gidatzeko mekanismo sofistikatua egonkortasuna eta zehaztasuna bermatzen dituzte.
5. Funtzio praktiko asko dituen HMI intuitiboa funtzionatzeko erraza da.
6. Inportatutako alaka-engranajea, errail helikoiduna, gida lineal trenbidea exekutatzen duten norabide oso zehatzak bermatzen dituzte.
7.Autoaren altuera eta talkaren aurkako sistemak automatikoki doitzen du ebaketa-buru hermetikoa altuera egokian distantzia finko batean mozteko.
8. Makinaren hornidura segurtasun babes automatikoa du diseinatuta eta faila alarma agertzen da.
zehaztapena
Laser iturri ertaina | Zuntz |
Ebaketa-barrutia (L * W) | 3000 mm × 15000 mm |
Z ardatzaren trazua | 250 mm |
Max. kokapen abiadura | 120 m / min |
X, Y ardatza Max. abiadura azkartu | 1.0G |
Hozteko forma | Ura hoztea |
Laser-uhin-luzera | 1070nm |
Laser iturriaren irteera potentzia
| 500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Hautazkoa) |
Min. ebaketaren hutsunea | ≤ 0,1 mm |
X, Y eta Z ardatzen kokapen-zehaztasuna | ± 0,03 mm |
X, Y eta Z ardatzen errepikapen posizionamendua | ± 0,01 mm |
Ebakitzeko materialaren lodiera (materialaren arabera) | 0,2 - 25 mm |
Gidariaren eredua | Inportatutako servo motorra |
Potentzia-eskakizuna | 380V, 50/60 Hz |
Lan-tenperatura | 0-45 ℃ |
Lanaldi jarraitua | 24 ordu |
Makinaren pisua | 12000 Kg inguru |
Babes-maila osoa | IP54 |
Ebaketa materialak
Zuntz laserrak burdin gabeko metal mota guztiak moztu ditzake, hala nola, kobrea, aluminioa, material islatzaile handiko hau eta tenfstena, altzairu herdoilgaitza, karbono altzairua, altzairu manganesoa, xafla galbanizatua, aluminiozko plataforma urrezko aleazio plaka eta beste batzuk ere moztu ditzake. metalak.
Aplikazioen industria
Zuntz laser bidezko ebaketa makina oso erabil daiteke aeroespaziala, hegazkinak, elektronika, igogailuak, ekipamendu medikoa, sukalde elektrikoa, auto piezak, ekipamendu elektrikoak, urrez estalitako xasis armairuak, ekipamendu mekanikoa, argiztapen hardware, publizitate seinaleak, erakusteko ekipoak, mota guztietako metal produktuak, xafla ebaketa prozesatzeko eta bestelako industriak.
Irudi zehatzak
| izena:Makinaren gorputza eta osagarriak a.600 ℃ tratamendu termikoa, labean 24 ordu hoztea, CO2-aren babes-soldadura zehatza, 20 urteko erabilera deformaziorik gabe ziurtatzeko. |
izena:AC servo motorra eta gidaria Inportatutako servo motorrak (Y ardatzak bi servo motorrek bultzatuta) planetaren erreduzitzaile sofistikatuarekin batera disko finkoa, zehatza eta fidagarria bermatzen du. |
|
| izena:Zehaztasun gidak Ebaketa sistema aurreratua, laserraren potentzia eta servo mugimendua elkarren artean moldatzen dira. Inportatutako doitasun handiko engranajeak eta estalkiak, sistema bikoitza trukatzeko, prozesatzeko abiadura eta zehaztasun handiagoa ziurtatzeko. |
izena:Burua moztea
Kontakturik gabeko ebaketa-buruak altuera automatikoaren jarraipena eta talkaren aurkako funtzioa du. Honek ebaketa-abiadura, leuntasuna eta ebaketa-zehaztasuna hobetzen ditu irteera-potentzia beraren arabera. Hitz batez, ebaketa-eraginkortasuna handitu daiteke. |
|
| izena:Laser-iturria abiadura bizkorra, doitasun handiko ebaketa-lerroa eta ebaketa-punta leuna |

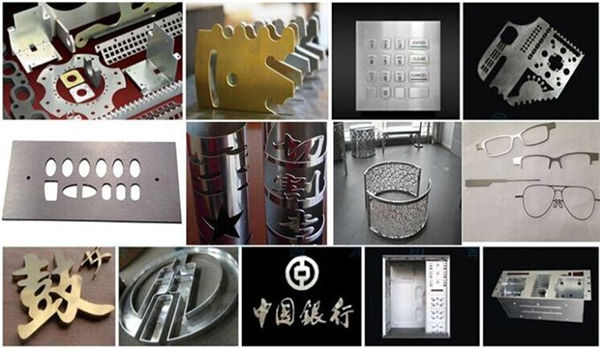

Ebakitzeko Laginak
Prestakuntza
Salmenta osteko zerbitzua, prestakuntza makinatik instalaziora (3 modu):
1. Bideo eta erabiltzailearen eskuliburua ingelesez prestatzeko instalazio, funtzionamendu, mantentze eta arazoei aurre egiteko eta posta elektronikoz, faxez, telefonoz / whatsapp / skype // eta abar eskainiko zaizun gida teknikoa eskainiko da. instalatzeko, erabiltzeko edo doitzeko zenbait arazo.
2. Zure konpainiak gure lantegira etor daiteke ekipamendua eta funtzionamendu funtsezko oinarrizko ezagutzak ikasteko, 3-5 egun inguruko prestakuntza nahikoa, prestakuntzaren edukia honako hau da:
a) Marrazketa software ohiko prestakuntza;
b) Prestakuntza prozedurak pizteko eta itzaltzeko makinak;
c) Kontrol-panelaren eta software-parametroen garrantzia, parametroen barrutiaren ezarpena
d) Makinaren oinarrizko garbiketa eta mantentzea;
e) Hardware ohiko arazoen konponbidea;
f) Funtzionamenduaren kontuz.
3. Atez aterako irakaskuntza prestakuntza zerbitzua. bisatua, bidaiatzeko gastuak eta ostatua bezeroaren kontura izango dira. Hobe da itzultzaile bat antolatzea bi ingeniarientzako prestakuntza garaian. Entrenamendu ordua: 3-5 egun.
Bermea
a) .1 Makina osoa bilatzea (eskuz egindako kalteak negoziatu egiten dira.).
b) .Laser-iturria 2 urteko bermea
c). Etengabe mantentzea eta ordezko piezen hornidura
d) .Fakzioko langileentzako prestakuntza librea. (ingeniaria atzerrira joan daiteke negoziatu egiten da.)
