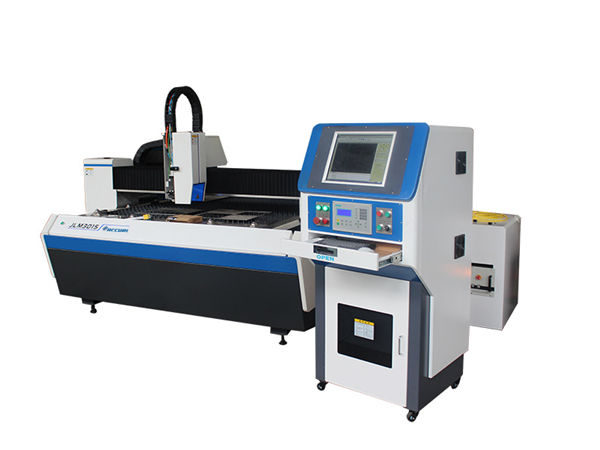

Zehaztasun handiko xafla mehe txikiak laser mozteko makinak korrosioaren aurkako higadura

Produktuaren xehetasunak

Ziurtagiria: ISO9001: 2008

Ordainketa eta bidalketa baldintzak:

Gutxieneko eskaera kantitatea: 1 unitate

Prezioa: negoziazioa

Paketearen xehetasunak: Egurrezko kaxa

Entregatzeko denbora: 7-15 egun

Hornikuntzarako gaitasuna: 2000 unitate hilean

Produktuaren deskribapen zehatza

Produktuaren izena:	Zehaztasun handiko metalezko zuntz laser ebaketa makina	Laser potentzia:	500W / 800w
Lan-eremua:	500 * 500mm	Mugitzeko abiadura maximoa:	60m / min
Kokapen zehaztasuna:	± 0,01-0,03	Powe hornidura:	3 × 380V ± 10% 220V ± 10%
Package:	Egurrezko kaxa	Bermea:	1 Urtea

Laser bidezko ebaketa makina RISE LASER-ek diseinatu du. Xafla meheko aplikazioetarako laser teknologia aurreratuarekin onartua. Makina marmolarekin eta Cypcut laser ebaketa sistemarekin konbinatzen da. Diseinu integratua, gantry bikoitzeko motor lineala gidatzeko sistema, interfazea lagungarria eta epe luzerako egonkorra.

* Segurtasun egitura
* Okupazio gutxiago, ona da tailer txikirako.
* Aukera erraza
* Erabiltzen erraza den cypcut ebaketa sistema nagusia.
* Korrosioaren aurkako higadura
* Transmisio piezen mantenimendu librea, material korrosiboa mozteko erabilgarri dago.
* Egonkorra eta iraunkorra
* Marmol-makina-erreminta, distortsio txikiagoa, egonkortasun handia, kolpe anti-abiadura handian lan egiten duen bitartean.
* Zehaztasun ebaketa
* Ebaketa onena Suitzako RAYTOOLS laser ebaketa burua da
* Zuntz laserrak
* Txinako marka zuntz handiko laserrarekin Txinako kalitate eta egonkortasunarekin egindakoak.
* Zehaztasun higidura mekanismoa
* Motor lineal gidatzeko sistema bikoitzak ebaketaren zehaztasuna eta eraginkortasuna hobetu ditzake.

^{konfigurazioa}

^#	^Item	^zehaztapena	^Marka	^Oharra
¹	^{Laser Iturria}	^800W	^Maxphotonics
²	^{motor lineala}		^Raytools
³	^{Sareta optikoa}	^{bereizmena 0,5μm}	^Espainiako
⁴	^Gidaria		^servotronix
⁵	^{Z ardatza Torloju moduluen taldea}		^Suna
⁶	^{Laser ebaketa burua}	^BT230	^Raytools
⁷	^{Doitasunezko gida lineala}		^Hiwin
⁸	^Marble	^{18001350200}	^Shandong
⁹	^{Organoaren azala}	^Standard	^Raytools
¹⁰	^{Mekanizazio materiala}	^Standard	^Raytools	^{hegazkin aluminio-aleazioa}

^Parametroa

^Model		⁵⁰⁵⁰
^{Lan tamaina}		^{500 × 500 (mm)}
^{Max. azelerazioa}		^1.2g
^{X AXIS}	^{Max. Mugitzeko abiadura}	^{60m / min}
	^Ibilbidea	^500mm
	^{Posizionamendu zehaztasuna}	^{± 0.01mm}
	^{Errepikapenaren zehaztasuna}	^{± 0.004mm}
^{Y AXIS}	^{Max. Mugitzeko abiadura}	^{60m / min}
	^Ibilbidea	^500mm
	^{Posizionamendu zehaztasuna}	^{± 0.01mm}
	^{Errepikapenaren zehaztasuna}	^{± 0.004mm}
^{Z AXIS}	^Ibilbidea	^{100 mm}

^{Lan baldintza}

¹	^{Lan-tenperatura}	^{-10 ℃ ~ 45 ℃}
²	^{Erlatibotasun hezetasuna}	^{＜% 90 kondentsadorerik ez}
³	^Ingurumena	^{Aireztapen ona, bibrazio barik}
⁴	^{Energia hornidura}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Potentzia maiztasuna}	^50Hz

Makinaren proposamena

4.1 Makina-estalkiak marmol egitura eta AEBetako laser laser ebaketa sistema ditu. Diseinu integratua, gantry fresatzeko makinen bidez, mugimendua zehatza izan dadin. Lineal motorra gidatzeko sistema, interfazea lagungarria eta epe luzerako lan egonkorra izan dadin.
THK Japan zehaztasun handiko gidaliburu lineala, zehaztasun handiko, urradura txikia eta muntatzeko edo trukatzeko erraza.

4. 2 laser ebaketa burua
BT230 (Raytools, Suitza marka) laser ebaketa burua auto fokatze sistemarekin. Materialen hondakinak distortsioaren mozketa ekidin dezake. Babes beirak ebaketa buruaren barruan dauden zati optiko garrantzitsuen kostu txikia gorde eta babestu dezake. Fokatze automatikoko sistema egokia da xafla ez-lauak tratatzeko. Kalitate handiko laserrarekin konbinatuta BT230 oso zeramikazko, medikuntzako, erdieroale eta bestelako industrietan erabil daiteke.

^collimation	^{100 mm}
^foku	^125mm
^{irekidura optikoa}	^25mm
^{tobera (bakuna)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{lente materialak}	^kuartzo
^{zuntz tapoia}	^QBH
^{Presio osagarria}	^{Max. 20bar}
^pisua	^{~ 1,5 kg}

4. 3 Kontrol sistema

Ordenagailu industrialaren ordenagailu profesionalaren erabilera, interfaze grafikoa, funtzionatzeko erraza, ebaketa kontroleko software profesionalak askatasunez diseinatu ditzakezu hainbat grafiko eta testu, denbora errealeko prozesamendua, CAD laguntza, CorelDraw eta beste mapaketarako software profesionala.
. Kalitate handiko ordenagailu industriala kontrolatzeko eragiketa
. CNC ebaketa sistema eraginkorra eta erraza da
. Z ardatzaren jarraipen automatikoko funtzioa
CNC ebaketa kontrol sistema
CNC mozteko kontrol sistema errendimendu handiko kontrol txartela erabiltzea da, Windows XP Professional garapenean oinarrituta. Guztiz atrakatzen da CNC kontrol sistemarekin. Beraz, denbora errealeko kontrola eta softwarea makinaren eta laser iturriaren artean eguneratzen dira erosoago eta azkarrago.

Kontrol sistemaren ezaugarri nagusiak

Funtzionamendu egonkorra, interferentziaren aurkako gaitasun ona
Abiadura bizkorra, abiadura eta geldialdi leuna
Ebaketa-efektu ona, ebaketa-abiadura bizkorra
Datuen tratamendu handiak egiteko ahalmen hobetua
Irteerako kontrola: entitate bateratuaren irteera modua onartzen du, ebaketa hasteko edozein posizio onartzen, NCarekin eta bi irteera grafikoekin konbinatuta, gelditzeko parametroen ondoren alda daiteke.

Software

Ingelesezko bertsioa erabilgarri dago
l Prozesatzeko fitxategiak atzemateko moduan gordetzen dira
Lan mugimendua eta ebaketa egoera erakusten du
l DXF, nazioarteko G kode NC fitxategiak onartzen ditu.
l Ebaketaren kalkulua automatikoki
l Prozesatzeko beharren arabera, ebaketaren hasierako posizioa eta prozesatzeko norabidea aldatzeko onartzen da. Bitartean, sistemaren dinamika doituko da lerroaren posizioa gidatzeko edo orientatzeko.
Lan egiteko denbora optimizatu fitxategiak inportatzean edo eskuz doitzea.
Taldetik inportatutako eta aplikatutako datu partzialak eskuragarri daude
CAM habiarako software automatikoa
Erantzun handia, laginketa-tasa altua, transmisio-tasa altua, servo sistemaren egonkortasuna bermatzen dute sistemaren bidez, gako batek sentsorearen funtzionamendua kalibratu dezake.
EtherCAT BUS CNC sistemak (AheadTechs) kontrol malgua onar dezake konbinazio interfaze gehiagorako. Erantzun ezazu mekanizazio zehaztasuna bermatzeko ardatz tonuaren konpentsazio moduak.
Piezen estatistikak eta ekoizpen kantitatea prozesatzeko kudeaketa.

^{Teoria Ebaketa parametroa}

^{Power (W)}	^Material	^{Lodiera (mm)}	^{Ebaketa-abiadura (m / min)}	^Gas
⁸⁰⁰	^{Altzairu herdoilgaitza}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Karbono altzairua}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
