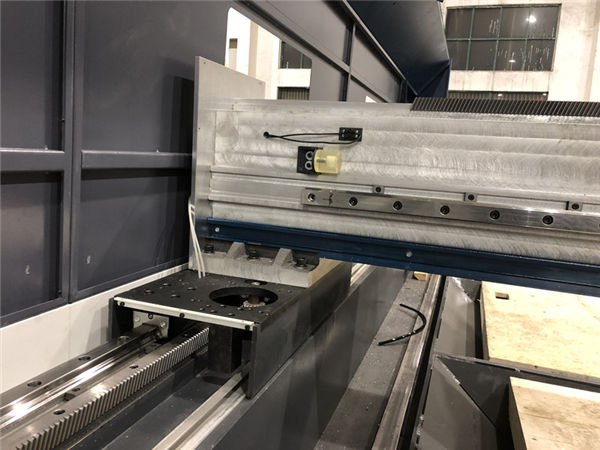

tamaina txikiko doitasun zuntz laser ebaketa makina 800 watt kokatze automatikoa

Produktuaren xehetasunak

Ziurtagiria: ISO9001: 2008

Ordainketa eta bidalketa baldintzak:

Gutxieneko eskaera kantitatea: 1 unitate

Prezioa: negoziazioa

Paketearen xehetasunak: Egurrezko kaxa

Entregatzeko denbora: 7-15 egun

Hornikuntzarako gaitasuna: 2000 unitate hilean

Produktuaren deskribapen zehatza

Produktuaren izena:	Tamaina txikiko 5050 doitasun handiko zuntz laser ebaketa makina	Laser potentzia:	300w 800w-ra
Lan-eremua:	500 * 500mm	Mugitzeko abiadura maximoa:	60m / min
Kokapen zehaztasuna:	± 0,01-0,03	Powe hornidura:	3 × 380V ± 10% 220V ± 10%
Package:	Egurrezko kaxa	Bermea:	1 Urtea

Eredu honek zehaztasun handiko eta abiadura bizkorreko motor lineala hartzen du. doitasun handiko CCD posizionamendu automatikoa, kalibrazio automatikoa. Ordenagailu software automatikoek kontrolatutako prozesu osoa, software interfazearen denbora errealeko feedbacka, prozesamenduaren egoera ulertzeko puntuala, harremanik gabeko prozesatzeko programa, estresa eta deformazio mekanikorik ez, eragiketa sinplea, ebaketa handiko doitasuna.

1, mota berriko patenteen diseinu integratua, laser-iturri mota edo fabrikatzaile ezberdinekin bat etorri daiteke, egitura trinkoa fidagarria, segurua, praktikoa eta zentzuzkoa.
2, marmolezko plataforma optikoa erabiliz, bibrazioen aurkako markoaren diseinua, abiadura handiko mugimendurako, egonkortasun handia lortzeko.
3, doitasun handiko motorearen lan-bankuaren lineal osoarekin, abiadura azkarra da; laneko area bisualen doitasun-posizionamendua aukerakoa da, doitasun-kalibrazio automatikoa.
4, Funtzio anitzeko kontrol integratua, patente softwarearen ikerketa eta garapena independentea, prozesatzeko kontrol automatikoko softwarea, software interfazearen denbora errealeko feedbacka, funtzio guztiak eta prozesatzeko egoeraren zati guztiak erakusten dituena; Kontakturik gabeko prozesatzeko modua, estresa eta deformazio mekanikorik ez.

konfigurazioa

^#	^Item	^zehaztapena	^Marka	^Oharra
¹	^{Laser Iturria}	^800W	^Maxphotonics
²	^{motor lineala}
³	^{Sareta optikoa}	^{bereizmena 0,5μm}	^Espainiako
⁴	^Gidaria		^servotronix
⁵	^{Z ardatza Torloju moduluen taldea}
⁶	^{Laser ebaketa burua}	^BT230
⁷	^{Doitasunezko gida lineala}		^Hiwin
⁸	^Marble	^{18001350200}	^Shandong
⁹	^{Organoaren azala}	^Standard
¹⁰	^{Mekanizazio materiala}	^Standard		^{hegazkin aluminio-aleazioa}

Parametroa

^{Lan tamaina}		^{500 × 500 (mm)}
^{Max. azelerazioa}		^1.2g
^{X AXIS}	^{Max. Mugitzeko abiadura}	^{60m / min}
	^Ibilbidea	^500mm
	^{Posizionamendu zehaztasuna}	^{± 0.01mm}
	^{Errepikapenaren zehaztasuna}	^{± 0.004mm}
^{Y AXIS}	^{Max. Mugitzeko abiadura}	^{60m / min}
	^Ibilbidea	^500mm
	^{Posizionamendu zehaztasuna}	^{± 0.01mm}
	^{Errepikapenaren zehaztasuna}	^{± 0.004mm}
^{Z AXIS}	^Ibilbidea	^{100 mm}

Lan baldintza

¹	^{Lan-tenperatura}	^{-10 ℃ ~ 45 ℃}
²	^{Erlatibotasun hezetasuna}	^{＜% 90 kondentsadorerik ez}
³	^Ingurumena	^{Aireztapen ona, bibrazio barik}
⁴	^{Energia hornidura}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Potentzia maiztasuna}	^50Hz

4. Makina proposamena
4. 1 Makina erraketak marmol egitura eta AEBetako laser laser ebaketa sistema ditu. Diseinu integratua, gantry fresatzeko makinen bidez, mugimendua zehatza izan dadin. Lineal motorra gidatzeko sistema, interfazea lagungarria eta epe luzerako lan egonkorra izan dadin.
THK Japoniako doitasun gidaliburu lineala onartu du, zehaztasun handiarekin, urradura txikiarekin eta muntatzeko edo trukatzeko erraza.4. 2 laser ebaketa burua
BT230 (Raytools, Suitza marka) laser ebaketa burua auto fokatze sistemarekin. Materialen hondakinak distortsioaren mozketa ekidin dezake. Babes beirak ebaketa buruaren barruan dauden zati optiko garrantzitsuen kostu txikia gorde eta babestu dezake. Fokatze automatikoko sistema egokia da xafla ez-lauak tratatzeko. Kalitate handiko laserrarekin konbinatuta BT230 oso zeramikazko, medikuntzako, erdieroale eta bestelako industrietan erabil daiteke.

^Item	^Parametroa
^collimation	^{100 mm}
^foku	^125mm
^{irekidura optikoa}	^25mm
^{tobera (bakuna)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{lente materialak}	^kuartzo
^{zuntz tapoia}	^QBH
^{Presio osagarria}	^{Max. 20bar}
^pisua	^{~ 1,5 kg}

Kontrol sistema

Ordenagailu industrialaren ordenagailu profesionalaren erabilera, interfaze grafikoa, funtzionatzeko erraza, ebaketa kontroleko software profesionalak askatasunez diseinatu ditzakezu hainbat grafiko eta testu, denbora errealeko prozesamendua, CAD laguntza, CorelDraw eta beste mapaketarako software profesionala.
. Kalitate handiko ordenagailu industriala kontrolatzeko eragiketa
. CNC ebaketa sistema eraginkorra eta erraza da
. Z ardatzaren jarraipen automatikoko funtzioa

Aplikazioak bistaratzen dira

Metalezko xafla ebaketa eta zulaketa eta laser bidezko beste tratamendu mota batzuetara aplikatuta daude, hala nola, hardwarea, kontsumitzaileen osagai elektronikoak, hainbat instrumentu, xafla prozesatzeko industria ebaketa; doitasun-ebaketa eta zulaketa hainbat metal materialetarako.
